钴基颜料的微观结构与热膨胀匹配机制
代尔夫特蓝陶的核心视觉特征源于其独特的钴蓝釉料与白色底釉在高温下的交融，这一过程高度依赖于钴化合物的物理状态。传统上，使用天然钴矿（如硫化钴或氧化钴）研磨而成的色浆，其颗粒粒径分布会直接影响釉面的流动性与发色深度。当研磨至微米级别时，钴离子在熔融玻璃相中的扩散速率加快，有助于形成均匀深邃的蓝色背景；若颗粒较粗，则易在釉层中形成深色斑点或纹理，这种物理特性决定了最终画面的细腻程度。
热膨胀系数是连接颜料与胎体的关键物理指标。代尔夫特蓝陶通常使用含铅或硼的低温釉料，其烧成温度约为750°C至850°C。在此温度区间内，钴基颜料必须与白色底釉的热膨胀行为保持相对一致，以避免冷却过程中因应力释放不均导致釉面开裂或剥落。历史文献与现代材料分析显示，钴含量超过一定阈值会导致釉面脆性增加，因此控制钴源的纯度与混合物的致密性，是维持釉面完整性的物理基础。
油性媒介剂对色料分散性与渗透的控制作用
在代尔夫特蓝陶的制作工艺中，媒介剂的选择直接决定了钴色浆在粗糙陶胎上的附着力与渗透路径。传统上常使用亚麻籽油、核桃油或松节油作为载体，这些天然油脂具有不同的粘度与干燥速率。亚麻籽油干燥后形成的薄膜坚韧，能较好地支撑色料停留在釉面预设位置，防止其在施釉前过度渗入陶胎孔隙；相比之下，挥发性溶剂如松节油能降低粘度，使色料更易于绘制精细线条，但需严格控制用量以避免色料下沉过快。

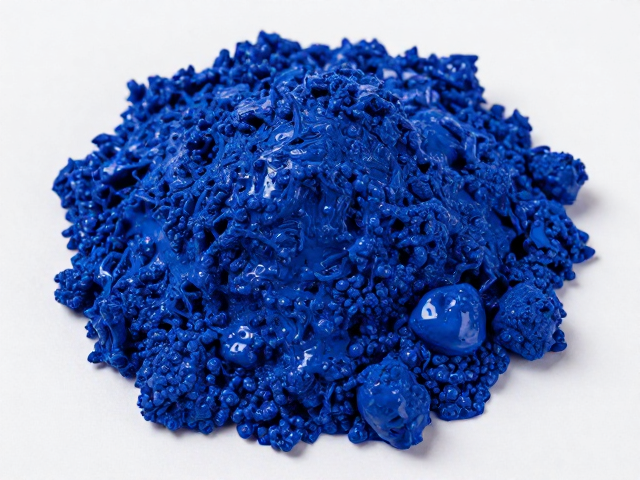

媒介剂与钴粉的比例调控是技术难点所在。比例过高会导致釉面出现油斑或烧制后产生气泡，破坏釉面的平滑度；比例过低则色料附着力不足，在后续施白釉和烧制过程中容易脱落或晕染失控。经验数据表明，理想的色浆需呈现类似浓稠酸奶的触感，既具备足够的流动性以应对精细笔触，又拥有足够的内聚力以抵抗白釉浆液的冲刷。这种流变学特性的平衡，完全依赖于媒介剂种类与钴粉研磨细度的精确配合。
白釉浆液与钴蓝层的界面反应与视觉层次

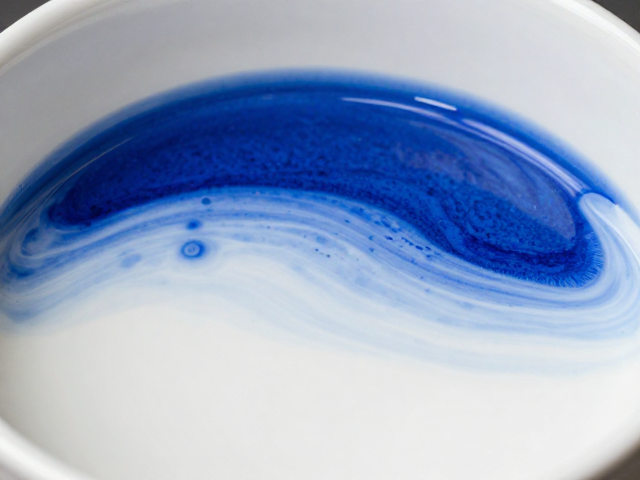

代尔夫特蓝陶的标志性“晕染”效果，并非偶然失误，而是钴蓝层与白色底釉在半熔融状态下的物理扩散与化学反应的结果。白色底釉主要由铅丹、锡氧化物及石英组成，具有较高的流动性。当涂有钴色浆的坯体浸入白釉浆中时，白釉浆液会轻微溶解钴层边缘，钴离子向白色玻璃相中扩散，形成从深蓝到浅蓝再到白色的渐变过渡。这种扩散深度受白釉浆的固含量、粘度以及浸釉时间的影响显著。
界面处的化学反应还涉及铅-钴硅酸盐玻璃相的形成。铅作为助熔剂，降低了釉料的熔融温度，使得钴离子在较低温度下仍能保持较高的活动能力，从而促进颜色的柔和过渡。若白釉中锡氧化物含量过高，会增加釉面的不透明度，可能掩盖钴色的深邃感；反之，若铅含量不足，釉面可能过薄且透明，导致底层钴色与白色混合后产生浑浊的灰色调，而非纯净的蓝色。因此，釉料配方的微观组成直接决定了最终视觉效果的纯净度与层次感。
烧成曲线对釉面光泽度与色彩饱和度的决定性影响
烧成过程中的温度曲线与保温时间是决定代尔夫特蓝陶最终物理属性的关键变量。在升温阶段，有机媒介剂必须在低温区间完全挥发，否则残留的碳元素会导致釉面出现黑斑或降低光泽度。典型的烧成曲线要求在200°C至300°C区间设置较长的保温期，以确保有机物充分氧化排出。随后快速升温至800°C左右，使釉料完全熔融并形成光滑的玻璃表层。
冷却阶段的速率会影响釉面的结晶状态与光泽表现。缓慢冷却有助于形成更均匀的玻璃相，提升釉面的镜面光泽度；而快速冷却可能导致釉面微观结构中的应力残留，影响长期的耐久性。此外，烧成气氛（氧化或弱还原）虽在代尔夫特蓝陶中相对宽容，但氧气的充足供应能确保钴离子以+2价态稳定存在，呈现出标准的蓝色。若氧气供应不足，可能导致钴价态变化，引发发黑或发绿等非预期色调，这与传统代尔夫特蓝陶的审美标准背道而驰。
